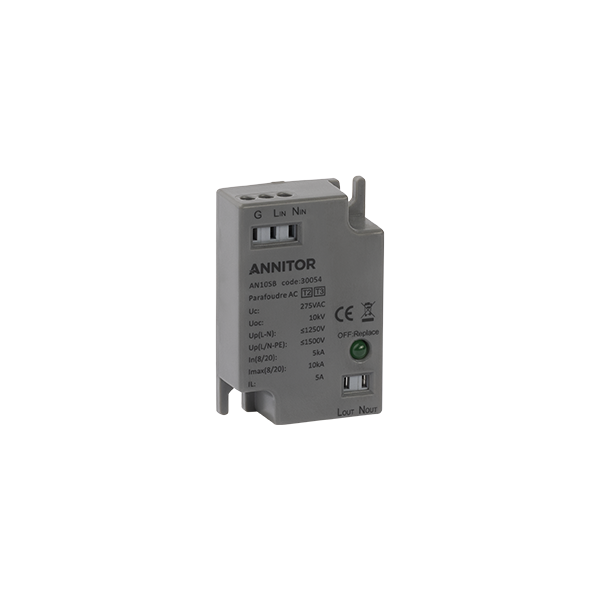

AN10SB
L’ AN10SB parafoudre monobloc à raccorder au plus près de l’équipement à protéger.
Préconisé par le guide UTEC15-443.
Installation en second niveau pour la protection des équipements sensibles comme les cartes électroniques et les équipements LED contre les surtensions.
Caractéristiques générales
Série AN10
Parafoudre type 2+3
Parafoudre assurant une protection en mode commun et mode différentiel.
Parafoudres de conception éclateur à gaz – varistances assurant une très bonne tenue aux chocs et une résistance d’isolement importante
Utilisable pour la protection de l’électronique est des luminaire LED
Encombrement réduit est raccordement sur bornier en série pour une installation simple.
Caractéristiques électriques
| Code produit | 30054 |
| Régime de neutre | TT-TNS |
| Nombre de bornes | 3 |
| Tension nominale | 230V |
| Tension utilisation maxi | 275V |
| Tenue au surtension temporaire | 335V |
| Courant de fuite vers Pe sous Un | 0mA |
| Pouvoir d’écoulement onde 8 / 20 µs: nominal | 5kA |
| Pouvoir d’écoulement onde 8 / 20 µs: Maximal | 10kA |
| Niveau de protection Up sous In | ≤1,25/1,5kV |
| Test en onde combinée 1,5/50μs et 8/20μs Uoc | 10kA |
| Temps de réponse | ≤25/100ns |
| Résistance d’isolement | >10exp3 Mohms |
| Déconnecteur thermique | oui |
| Courant de ligne max | 5A |
| Déconnecteur max à associer: Fusible gG | 10A |
| Courant de court-circuit admissible | 6kA |
Caractéristiques mécaniques
| Signalisation de fin de vie par voyant mécanique | oui |
| Report de signalisation de défaut | non |
| Connexions par bornier cage fil rigide | 2,5mm² |
| Boitier modulaire à fixer sur rail Din 35mm | non |
| Température d’utilisation | -40/+80°C |
| Classe de protection | IP20 |
| Largeur | 60,5mm |
| Hauteur | 40,5mm |
| Profondeur | 17mm |
| Poids | 40g |
